Un sistema avanzado de supervisión de baja tensión para monitorizar los fusibles y las líneas de salida de los cuadros de BT.
El sistema proporciona una visibilidad completa de la red de BT monitorizando cada una de las cajas de los fusibles.

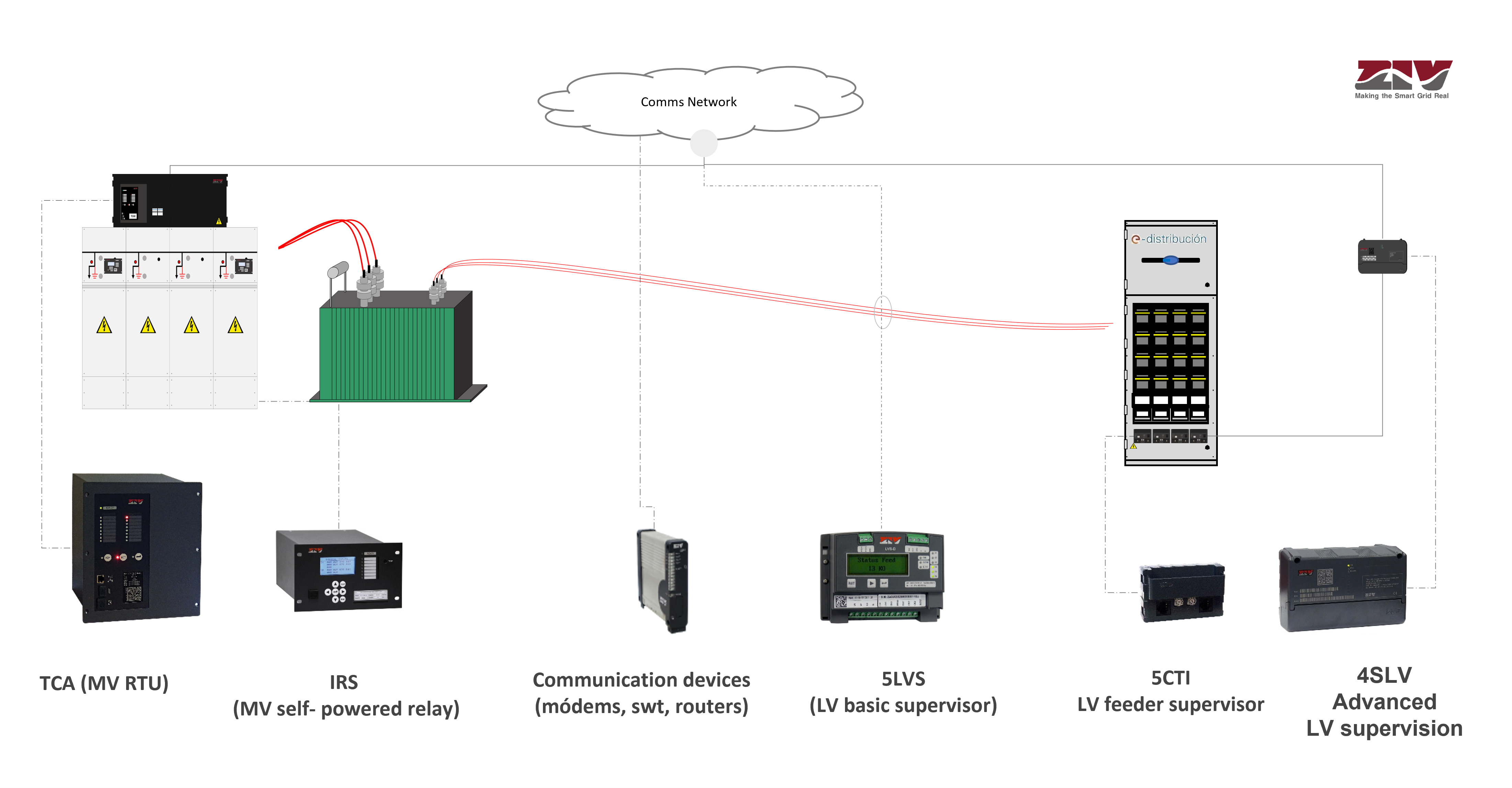

La solución está compuesta por transformadores de intensidad (LPCT), equipos de medida (5CTI) y un controlador o nodo supervisor (4SLV) que se integra en el cuadro de baja tensión o en un armario preparado para dicho fin.
Características funcionales:
- Supervisión avanzada de las líneas de centro de transformación de BT
- Detección de faltas a tierra
- Detección de línea de los contadores
- Medida de calidad de suministro
4SLV – Supervisión avanzada de baja tensión
Nodo supervisor Características principales Equipo cabecera de los medidores supervisores de feeder en baja tensión (5CTIs) conectados mediante bus RS485. Comunicación con hasta 16 supervisores de baja tensión. Función de supervisión de transformador de distribución en baja tensión realizada por medidor interno trifásico. Algoritmo de detección de línea PRIME que proporciona la topología PRIME actualizada en baja tensión, localizando la [...]
5CTI – Supervisor de feeder en baja tensión
Funcionalidad completa de supervisión de un feeder de baja tensión Características principales Compatible con los nodos supervisores 4SLV y USP- 020 (los supervisores 5CTI se conectan a los nodos a través de puerto RS485 aislado). Dos opciones de envolvente: modelo de caja independiente y modelo de tarjeta integrado en panel de fusibles de baja tensión. Relacionado Distribution Automation Documentación Data [...]
5LVS – Sistema básico de supervisión de baja tensión (basic)
Una unidad compacta preparada para transformadores MT / BT de doble devanado secundario Monitorización versátil de transformadores MT / BT Características principales Monitorización de transformador de uno y dos devanados (B1, B2 y B1 / B2): temperatura del aceite, cálculo del punto de acceso Medición de la calidad de la energía y la energía: medición de equilibrio, monitorización de la [...]
5VTN – Supervisor de voltaje neutro a tierra
Detección de fallas a tierra en redes de BT mediante la medición de voltaje de neutro a tierra en la subestación secundaria Compatible con nodos supervisores 4SLV (conectando 5VTN a través del puerto RS485). Relacionado: Supervisión de Baja Tensión Documentación Manual de instrucciones: Catálogo de producto: ZIV LV Solutions - r1
