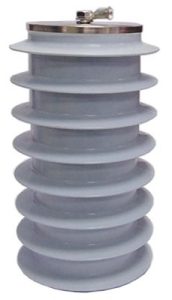

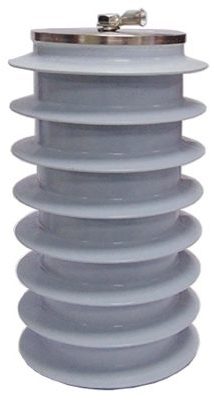

CAMS-10K – Acoplador + Sensor Combinado

Acoplador PLC + sensor combinado para líneas de MT

El CAMS-10K está diseñado para facilitar la medida de tensión de línea y la transmisión de la señal de Powerline Communications (PLC) a través de las líneas de Media Tensión (MT), de cable aéreo o de cable subterráneo como es el caso de las celdas con aislamiento de aire y de mampostería.

Consiste en un bloque compacto que integra un dispositivo de acoplamiento PLC capacitivo y un divisor de tensión.

Características principales

  • Ofrece una solución completa para la monitorización de redes de Media Tensión.
  • Utilización en interior (celdas con aislamiento de aire y de mampostería) y en exterior.
  • Rango de frecuencias: 100 kHz ÷ 10 MHz.
  • Tipo de acoplamiento: Fase-tierra mediante condensador de 10 nF±20%.
  • Tensión del sistema (entre fases): 24 kVef.
  • Precisión: ±1%.
  • Elementos de protección:
    Lado MT: drenaje a tierra de la corriente de 50 Hz y descargador de gas.
    Lado BT: descargador de gas.
  • Impedancias nominales:
    Lado PLC: 50 Ω (balanceada).
    Lado medida impedancia de carga: 1MΩ (no balanceada) <400pF.
    Lado línea: 200 Ω ÷ 400 Ω.
  • Conexión a línea: tornillo M12 de cabeza hexagonal (terminal tubular de pala).
  • Conexión a tierra/fijación: tres tornillos de M12.
  • Conexión al equipo de comunicación: Mediante cable coaxial RG-174 de 1 m de longitud finalizado con un terminal SMA.
  • Conexión al equipo de medida: Mediante cable coaxial RG-174 referido a tierra, de 1 m de longitud finalizado con un terminal SMA.
