SAS para subestaciones eléctricas

Sistemas integrados de Protección, Control, Telecomunicaciones y Medida para subestaciones eléctricas # SAS # SIPCO # IEC 61850

References-2018 Placeholder
References-2018



Algunos casos en imágenes


SIPCO IEC 61850 MULTIFABRICANTE PARA LA SUBESTACION DEL PARQUE EOLICO DE CALAMA - RELEVADORES ZIV E-NET FLEX

ZIV suministra su última tecnología en Sistemas de Protección y Control con equipos de la gama “ZIV e-NET flex”, comunicado con el CEN mediante el protocolo ICCP.


parque fotovoltaico talasol metka eiffage ziv sipco

La planta solar fotovoltaica, situada en la localidad de Talaván, en Cáceres, será una de las mayores de España, y contará con un sistema integrado de protección y control ZIV IEC 61850.


ZIV suministra a ENEL GOIAS BRASIL sistemas de protección y control basados en su gama de relés modulares y ciberseguros ZIV E-NET FLEX

Enel Distribuição Goiás contrata a ZIV equipos y servicios de ingeniería para el suministro de armarios de protección y control SAS IEC 61850.

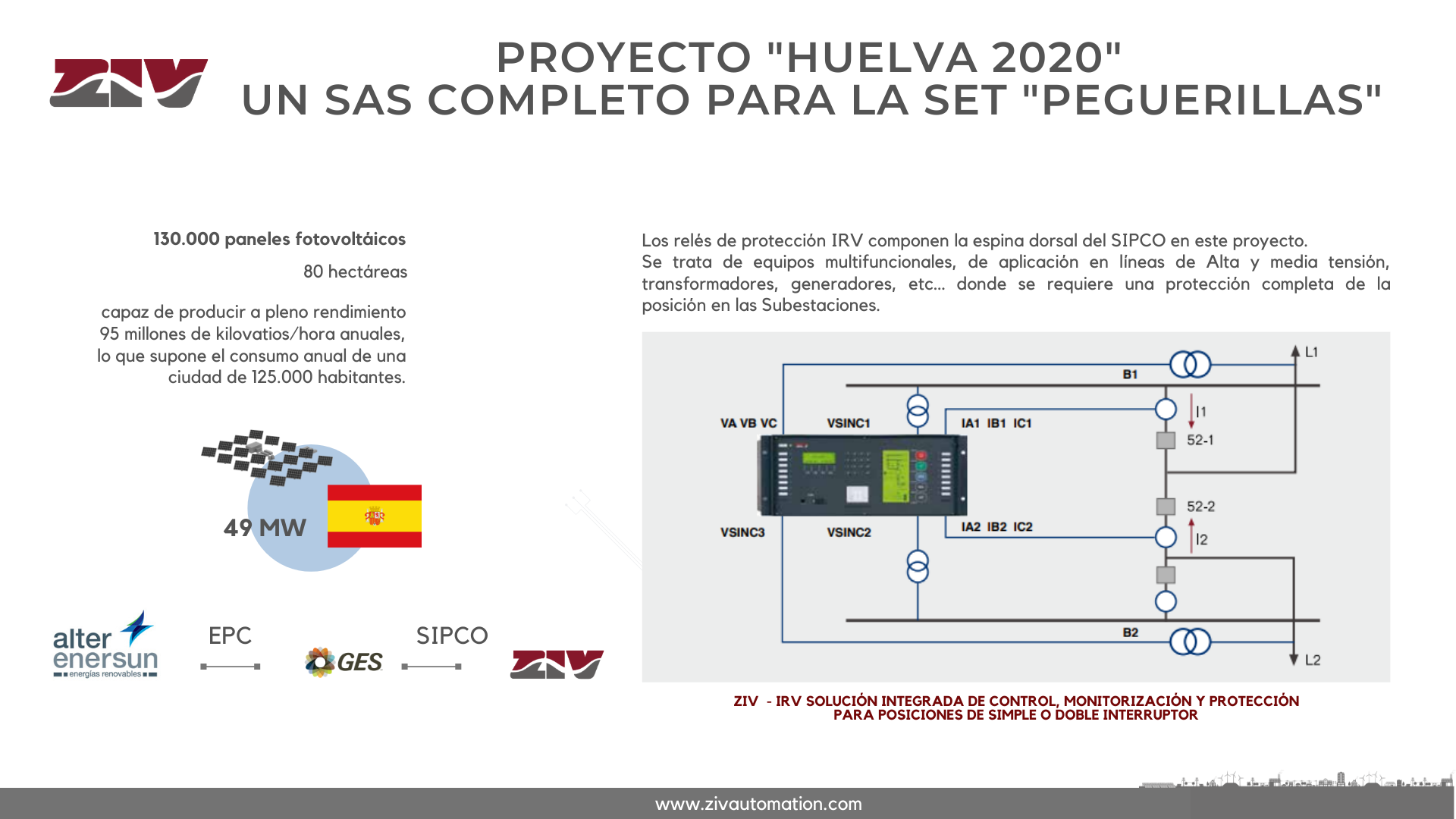

PROYECTO "Huelva 2020" un sas completo para la SET "PEGUERILLAS" , EPC: GES, Promotor: Alter Enersun

Referencias publicadas

Un SAS multifabricante IEC 61850 para PE Calama – Chile

ZIV suministra su última tecnología en Sistemas de Protección y Control con equipos de la gama “ZIV e-NET flex”, comunicado con el CEN mediante el protocolo ICCP. Lugar: Antofagasta, Chile Subestación: SET Calama Promotor: Engie Energía EPC: GES Substation Automation System: ZIV IEC 61850 multifabricante ZIV, GES y ENGIE en Chile Engie Energía Chile (EECL), subsidiaria en el país de [...]

El Parque Fotovoltaico Talasol contará con protecciones ZIV 61850

La planta solar fotovoltaica, situada en la localidad de Talaván, en Cáceres, será una de las mayores de España, y también una de las primeras que se pone en marcha financiándose fuera del marco de las subastas de energía renovable. Lugar: Talaván, Cáceres (España) Subestación: SET Talasol 400/30 kV EPC: Metka , Eiffage Substation Automation System: ZIV IEC 61850 La [...]

59 armarios de P&C ZIV e-NET flex 61850 para Enel Goias (Brazil)

Enel Distribuição Goiás contrata a ZIV equipos y servicios de ingeniería para el suministro de armarios de protección y control SAS IEC 61850. Localización: Brasil Subsesaciones: SE Anápolis Universitário, Campinas e Atlântico, etc... Cliente: Enel Goiás Sistema de Proteción y Control:  ZIV IEC 61850 - familia ZIV e-NET flex Los primeros 11 armarios fueron ya entregados, cumpliendo así los requisitos [...]

GES adjudica los SIPCOs de dos PPEE de Forestalia a ZIV

ZIV, a través de la EPC GES, suministrará un sistema completo de protección y control para la evacuación de le energía producida por los parque eólicos Virgen de Ródanas y El Portillo Lugar: Valdejalón, Aragón, Spain Subestaciones: Tolosana & Virgen de Ródanas Promotor: Forestalia EPC: GES Substation Automation System: ZIV Otros casos Contacto Subestación eléctrica "Virgen de Rodanas" de 132/30 [...]

SIPCO 400/132/66kV de Naturgy – PE Torozos

Los parques eólicos de Torozos en Valladolid albergarán 34 aerogeneradores y contarán con tecnología ZIV en sus subestaciones. Lugar: La Mudarra, Valladolid, Spain Subestaciones: Montes Torozos East, Montes Torozos West & La Mudarra Promotor: Naturgy EPC: Cobra Substation Automation System: ZIV Otros casos Contacto ZIV ha sido adjudicataria de sendos contratos para el suministro, configuración y puesta en servicio de los sistemas [...]

Un SAS Ciberseguro para las SET Baca y Raya

ZIV implantará sus Sistemas de protección y control (SAS ciberseguro IEC 61850) en las subestaciones de dos nuevos parques eólicos en Burgos. Lugar: Castrojeriz & Vallejera, Burgos, Spain Subestaciones: S/E RAYA 220kV y S/E BACA 220/30kV Promotor: Gamesa Energy EPC: Isastur Substation Automation System: ZIV Otros casos Contacto 31,18 Mw de potencia, con red subterránea de recogida de energía a [...]

SAS ZIV para Planta Solar Fotovoltáica «Huelva 2020»

Lugar: Gibraleón, Huelva, Spain Subestaciones: SET Peguerillas Promotor: Alter Enersun EPC: GES Substation Automation System: ZIV La localidad onubense de Gibraleón contará con un extensa planta solar con más de 130.000 paneles fotovoltaicos distribuidos en 80 hectáreas, y una potencia instalada de 49MW capaz de producir a pleno rendimiento 95 millones de kilovatios/hora anuales, lo que supone el consumo anual [...]

ZIV SAS para La Escalereta II y La Estancia (Gamesa)

Dos nuevos parques eólicos en Andalucía contarán con sistemas de protección, control y comunicaciones ZIV (SIPCO) Lugar: Málaga & Cádiz, Andalucia, Spain Subestaciones: S/E La Escalareta II y S/E La Estancia Promotor: Gamesa Energy EPC: Isastur Substation Automation System: ZIV Otros casos Contacto Los parques dispondrán de doce aerogeneradores, que suman una potencia de 32 megavatios (MW): nueve turbinas en [...]

Sistemas redundantes, ampliación de sistemas y sistemas completos con telecomunicaciones

Sistemas de Telecomunicaciones

El reto:
Las comunicaciones entre Subestaciones deben ser seguras y fiables. Existen varios servicios críticos (datos, voz, teleprotección), con distintas características y requisitos, que deben transmitirse de manera eficiente a través del medio de comunicación disponible. Para satisfacer el criterio N+1 en estos servicios críticos, generalmente, se consideran dos canales, uno principal y otro de back-up y, además, lo habitual es el uso de tecnologías independientes para cada uno de estos canales.

La solución:
ZIV posee una dilatada experiencia en realización de Proyectos de comunicaciones para Subestaciones Eléctricas, con todo tipo de tecnologías (Fibra óptica, Onda Portadora, radioenlaces, etc). La gama de productos de ZIV incluye terminales de OP de altas prestaciones y unidades de teleprotección altamente fiables. Los terminales de OP de ZIV permiten canales de back-up tanto para teleprotección como para canales de datos de alta velocidad (velocidad máxima hasta 320kbit/s), y cuentan con numerosos tipos de interfaz de usuario (Serie y Ethernet). Los terminales de Teleprotección de ZIV pueden operar en cualquier medio de comunicación disponible (red SDH, enlaces de OP, fibra óptica monomodo o multimodo, redes IP,…).

Un ejemplo de Aplicación: Proyecto de comunicaciones llave en mano | Tanzania, TANESCO.
A raíz de la construcción de una nueva planta (Kinyerezi) en Tanzania por Jacobsen Elecktro, ZIV se encargó del diseño, suministro, puesta en servicio y formación del sistema de telecomunicaciones global según los estándares de TANESCO. El proyecto consistió, por una parte, en el suministro del nuevo equipamiento de comunicaciones necesario para Kinyerezi y, por otra parte, en el suministro y actualización de distintos equipos de otras subestaciones de TANESCO (Ubungo y FZII). La solución adoptada para la transmisión de todos los servicios críticos (incluyendo la teleprotección) constaba de dos canales, uno principal y otro de back-up, a través de fibra óptica y Onda Portadora. Los equipos suministrados disponían de todas las interfaces necesarias para poder conectarse tanto con el nuevo equipamiento como con el existente.

El beneficio:
Todos los servicios necesarios (incluyendo voz, datos y teleprotección) se transmiten a través de dos sistemas de comunicaciones independientes y fiables. Dado que la capacidad de los terminales suministrados excede con creces los requerimientos iniciales, el cliente podrá incluir nuevos servicios en caso de mayor demanda de comunicaciones en el futuro.

Los retos de un sistema redundante

El reto:
La integración de equipamiento convencional con un Sistema de Automatización de Subestación (SAS) que garantice funcionalidades plenas de monitoreo y control de la instalación pero respetando la filosofía y requerimientos de los operadores de la misma.

La solución:
Suministrar paneles de protección y control donde convivan los nuevos equipos junto con los mímicos convencionales de control para la parte existente de la instalación. El empleo de las citadas BCU´s garantiza la coherencia entre ambos sistemas de control.

Un ejemplo de Aplicación: EG. EPC | System upgrade. Kenya Power
Esta nueva subestación está formada por una simple barra de 33kV con dos líneas aéreas y un transformador que alimenta a otra simple barra de 11kV con seis alimentadores. El alcance relativo a la parte de automatización de dicha subestación consistió en el suministro de paneles de protección y control así como el de una unidad central de subestación para comunicar la subestación con el despacho de control remoto.

El beneficio:
El principal objetivo del proyecto fue suministrar un Sistema de Automatización de la Subestación (SAS) moderno junto con un panel de control convencional explícitamente requerido por el cliente. Con esta solución, el personal de operación de la subestación puede seguir realizando sus tareas conforme a sus protocolos habituales, mientras que el despacho de control remoto tiene garantizado un acceso eficaz para funciones de monitorización y comando.

Ampliación de Sistemas

El reto:
Asegurar el equilibrio adecuado entre los equipos de protección y control tradicionales y las nuevas plataformas para garantizar la fiabilidad y rentabilidad de la subestación ampliada.

La solución:
Instalar unidades de control de posición (BCU´s: Bay Control Units) cableadas a las posiciones existentes como forma de integrarlas en el nuevo SAS a suministrar.

Un ejemplo de Aplicación: subestación en Ecuador CELEC EP 230/138/69kV Subestación Santo Domingo:
Los trabajos de ampliación consistieron en la inclusión de dos nuevas líneas de AT y un transformador. El alcance relativo a la automatización consistió en el suministro de paneles de protección y control para las nuevas posiciones así como el de una nueva RTU más potente conectada a las posiciones existentes y nuevas. Además se sustituyó la protección diferencial de barras existente por una nueva de baja impedancia.

El beneficio:
El principal objetivo del proyecto era disponer de un único sistema de comunicación con el SCADA que integrara las posiciones nuevas y existentes. El principal beneficio para el cliente fue un aumento general de funcionalidad, principalmente en lo relativo a la monitorización remota (medidas) y el control (órdenes) desde el despacho de control. Hoy en día la subestación de Santo Domingo es una instalación moderna y preparada para posibles próximas ampliaciones que pudieran llegar a requerir las condiciones de la red en Ecuador.

Requerido
Requerido
Requerido
Requerido
Requerido
Requerido

Lista de referencias recientes

SAS subestaciones eléctricas
T&D 400 / 132 / 66 Kv

SAS subestaciones eléctricas
Parques Eólicos

SAS subestaciones eléctricas
Plantas Fotovoltáicas
