TCA-E – RTU para celda de media tensión

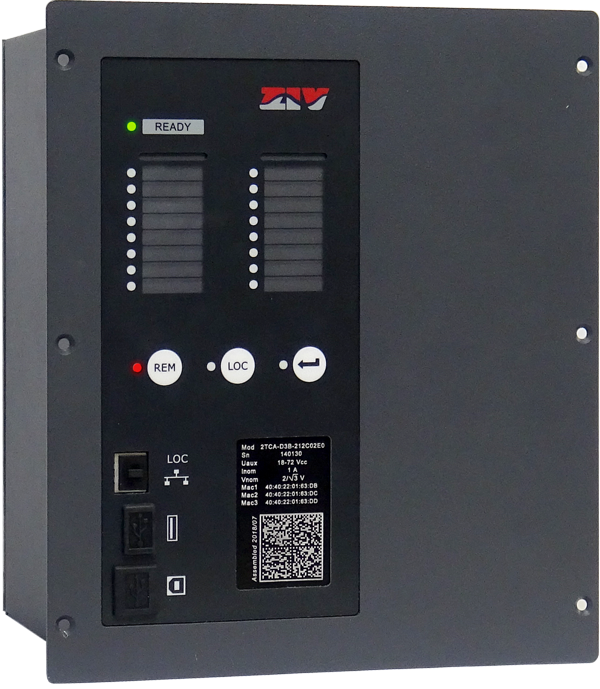

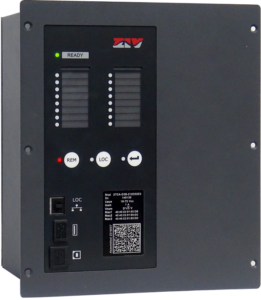

2TCA-E (1/2 rack) es una combinación de Terminal Remoto de Telecontrol (RTU), un sistema de supervisión de Media Tensión y un sistema de Control y Automatización especialmente adaptados a su utilización en celdas modulares y centros de transformación.

El equipo integra todas las funciones requeridas para una protección completa de celdas modulares y por lo tanto es de aplicación en Centros de Transformación donde se requiere una supervisión de los parámetros de la red de Media Tensión (medida de tensiones, intensidades), detección y comunicación hacia el despacho de control de la existencia de faltas tanto entre fases como entre fase y tierra, con indicación de la direccionalidad de las mismas, aislamiento automático de los tramos en falta y control desde el despacho de la apertura y cierre del interruptor de la posición. Sistema especialmente diseñado para implementar soluciones de automatización en conjuntos modulares.

Características principales:

  • Lógica programable por Página Web
  • Hasta 64 entradas digitales
  • 16 salidas digitales configurables para señalización de alarmas o para los comandos de control del seccionador aéreo
  • 24 canales analógicos.
  • Hasta 5 funciones de DPF
  • 4000 eventos y un registrador de oscilografía (frecuencia de muestreo 4800 Hz).
  • Página web para diagnóstico y mantenimiento
  • Automatismo de aislamiento de falta (AAF)
  • Ciberseguridad

Expansiones compatibles con equipos con el rol de maestro- esclavo
En el caso de que grandes instalaciones no se puedan automatizar con un solo equipo, es posible crear una cadena de varios dispositivos en la que: un dispositivo actúa como maestro, incluida la función de RTU y el resto de los equipos se comportarán como esclavos, intercambiando los datos que recogen de cada línea.

Servidor Web para el Diagnostico y Mantenimiento
Con el servidor Web del equipo se puede conocer el diagrama unifilar de la instalación, así como el estado de los diferentes elementos de la instalación para un correcto diagnóstico y mantenimiento.
No se requieren herramientas software propietarias, con solo un navegador web se podrá acceder a la página web del equipo.

Protocolos de Comunicaciones y Ciberseguridad
El TCA D/E puede comunicarse con los centros de control o sistemas SCADA usando el protocolo de comunicaciones IEC 60870-5-104.
Desde la Página Web o utilizando Servicios Web de puede actualizar el firmware, la configuración y realizar comandos remotos entre otro tipo de operaciones.
Todas las operaciones son transmitidas a través de protocolos encriptados como HTTPS o SSH.
Utiliza protocolos como LDAP and TACACS+ para gestionar el acceso basado en roles vía autenticación.

Restauración Automática del servicio (FIA)
El TCA ha sido diseñado para funcionar como parte de un sistema de restauración de servicio automático.
Para un funcionamiento óptimo de la red es posible modificar de forma adaptativa los ajustes y las configuraciones del equipo.
