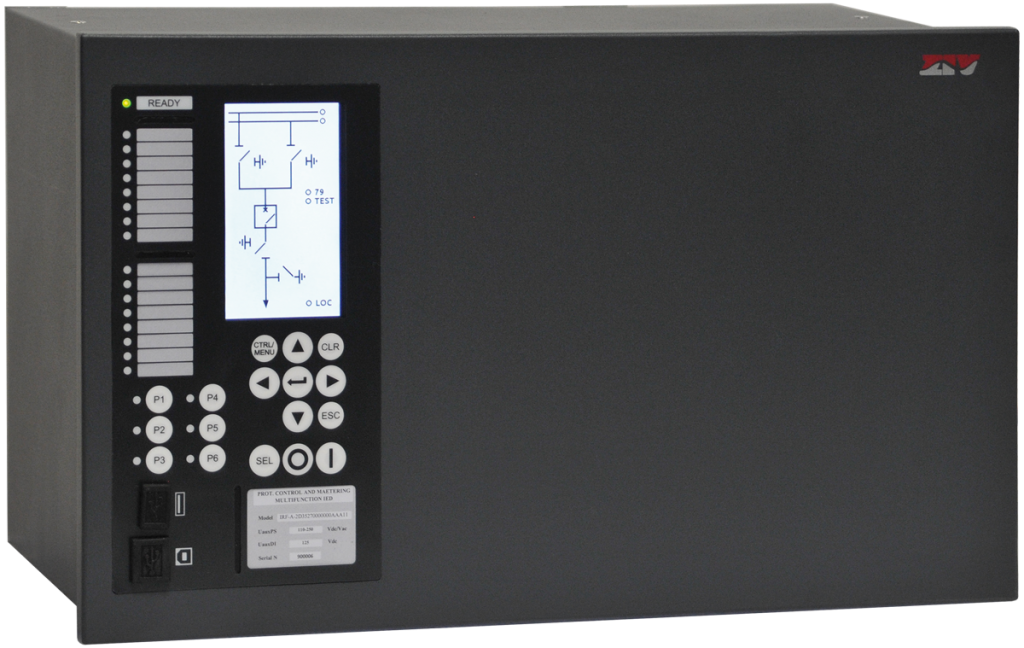

IDF – Relé de Protección de Transformador IEC 61850 2

Relé (relevador) de protección de transformador o autotransformador, de dos o tres devanados, aplicable a cualquier nivel de tensión, con simple o doble interruptor.

Se aplica en transformadores no convencionales tales como transformadores desfasadores y transformadores Scott o Leblanc.

Puede emplearse como protección diferencial en reactancias, SVCs, generadores y motores.

Su rápida unidad diferencial, complementada por las avanzadas lógicas de bloqueo y frenado por armónicos y por el detector de falta externa, aporta una gran fiabilidad en todo tipo de condiciones.

Características principales

  • Unidades diferenciales. Incluye una con frenado, por intensidad pasante y frenado/bloqueo por armónicos, y otra sin ningún tipo
    de frenado. Esta última permite acelerar el disparo ante faltas internas con elevada intensidad de defecto que provoque la saturación de los TIs. Ambas unidades diferenciales disponen de hasta 4 entradas trifásicas de intensidad, lo que permite proteger transformadores con configuraciones de interruptor y medio o anillo.
  • Frenado/Bloqueo por armónicos. Las unidades de frenado y de bloqueo por armónicos permiten evitar disparos en condiciones de inrush y sobreexcitación del transformador. La amplia variedad de lógicas de bloqueo cruzado (“cross-blocking”) aporta gran seguridad en energizaciones con bajo porcentaje de segundo armónico, características de los nuevos transformadores de potencia. La lógica de bloqueo/ frenado por armónicos dinámico permite acelerar los disparos ante faltas internas con saturación de algún TI. Gracias a esta última lógica y al uso de salidas rápidas, la unidad diferencial dispara en tiempos inferiores al ciclo.
  • Detector de falta externa. Permite bloquear la unidad diferencial ante faltas externas con saturación de TIs muy severa, aportando una gran seguridad.
  • Faltas a tierra restringidas. Las unidades de faltas a tierra restringidas permiten detectar altas a tierra en alguno de los devanados de la máquina, situadas muy cerca del punto neutro. Además de la propia unidad diferencial de neutro, la unidad de faltas a tierra restringidas incluye una unidad de comparación direccional que incrementa su seguridad ante faltas externas con saturación de TIs. El equipo dispone de unidades de faltas a tierra restringidas de baja y de alta impedancia
  • Unidades de respaldo. Cuentan con hasta nueve unidades de sobreintensidad de cada tipo (fases, neutro, secuencia inversa y tierra). Cada una de ellas puede configurarse como unidad direccional.
  • Características generales de la familia e-NET flex
    • Potente lógica programable.
    • Registro de 2000 eventos, hasta 100s de oscilografía.
    • Display alfanumérico o gráfico. 144 ED, 63 SD y 22 LEDs.
    • Redundancia Bonding, RSTP, PRP y HSR.
    • Protocolos IEC 61850 Ed. 2, DNP3.0, Modbus RTU y PROCOME.
    • Bus de proceso nativo. Las tarjetas de canales analógicos operan como Merging Units para la CPU (muestras a 4800 Hz (IEC 61869-9) y sincronizadas).
    • Ciberseguridad conforme a estándares IEC 62351, IEC 62443 e IEEE 1686-2013. RBAC, claves seguras, inhabilitación de puertos físicos y lógicos,registro de eventos de ciberseguridad, securizaciónde los protocolos de gestión (PROCOME, HTTPS, SFTP, SSH), autenticación remota (LDAP, RADIUS) y securización del firmware.
    •  Sincronización por IRIG-B, SNTP y PTP (Ordinary Clock / Transparent Clock).
